GC450伺服中走絲線切割機床
1.主要技術規格參數整機性能設備型號單位GC450機身主機尺寸(長/寬/高)mm1820*1520*2020設備總重量kg2000±50工作臺工作臺尺寸（寬×長）mm680*480液槽尺寸（寬×長）mm800*550行程X軸行程mm350Y軸行程mm450Z軸行程mm250加工能力切割厚度（電動可調）mm300切割錐度/工件厚度±6°/80工作臺最大承重kg300±20加工精度定位精度X/Ymm≤0.015/300mm重復定位精度X/Ymm≤0.008/300mm多刀切割精度mm10mm的四方，高40mm,±0.005表面粗糙度umRa≤0.8加工效率最大切割效率mm2∕min≥250常用切割效率mm2∕min≥150最大加工電流A≥8加工電源空載電壓V100消耗功率KW≤2.0走絲系統電極絲直徑mm?0.12- ?0.2絲筒走絲速度變頻調速緊絲方式雙向自動緊絲走絲速度m/s3-12工作槽過濾精度um＜10（可選配5微米）過濾方式高壓過濾方式工作液水基切割液環境和電電力380V±10%/50/60Hz/2kVA溫度溫度5-40℃/濕度40-80%氣壓kpa86-106kpa2.主要零部件配置表機床序號名 稱說 明品牌/產地選配機身部分1床身樹脂砂鑄造中國2Ｘ/Ｙ軸絲杠精密滾珠絲杠NMC C2級或南工藝臺灣上銀或PMI3Ｘ/Ｙ軸導軌精密直線導軌PMI臺灣上銀或THK4注油泵電腦自動中國5導輪加厚寶石導輪益昌/協業6導絲嘴鉆石材料中國7換向開關-昌德8過濾系統高壓過濾方式中國電源部分9電源控制柜高性能控制電源中國10工業控制計算機無風扇雙核CPU(4線程)中國11工業顯示屏-戴爾12伺服電機-松 下13驅動器-松 下14變頻器-臺灣士林15接觸器-正泰西門子16繼電器-正泰西門子17開關-金城18電容紅寶石/尼吉康
查看詳情 →
GC550伺服中走絲線切割機床
1.主要技術規格參數整機性能設備型號單位GC550機身主機尺寸(長/寬/高)mm1920*1620*2020設備總重量kg2300±50工作臺工作臺尺寸（寬×長）mm770*530液槽尺寸（寬×長）mm880*570行程X軸行程mm450Y軸行程mm550Z軸行程mm250加工能力切割厚度（電動可調）mm300切割錐度/工件厚度±6°/80工作臺最大承重kg400±20加工精度定位精度X/Ymm≤0.015/300mm重復定位精度X/Ymm≤0.008/300mm多刀切割精度mm10mm的四方高40mm,±0.005表面粗糙度umRa≤0.8加工效率最大切割效率mm2∕min≥250常用切割效率mm2∕min≥150最大加工電流A≥8加工電源空載電壓V100消耗功率KW≤2.0走絲系統電極絲直徑mm?0.12- ?0.2絲筒走絲速度變頻調速緊絲方式雙向自動緊絲走絲速度m/s3-12工作槽過濾精度um＜10（可選配5微米）過濾方式高壓過濾方式工作液水基切割液環境和電電力380V±10%/50/60Hz/2kVA溫度溫度5-40℃/濕度40-80%氣壓kpa86-106kpa2.主要零部件配置表機床序號名 稱說 明品牌/產地選配機身部分1床身樹脂砂鑄造中國2Ｘ/Ｙ軸絲杠精密滾珠絲杠NMC C2級或南工藝臺灣上銀或PMI3Ｘ/Ｙ軸導軌精密直線導軌PMI臺灣上銀或THK4注油泵電腦自動中國5導輪加厚寶石導輪益昌/協業6導絲嘴鉆石材料中國7換向開關-昌德8過濾系統高壓過濾方式中國電源部分9電源控制柜高性能控制電源中國10工業控制計算機無風扇雙核CPU(4線程)中國11工業顯示屏-戴爾12伺服電機-松 下13驅動器-松 下14變頻器-臺灣士林15接觸器-正泰西門子16繼電器-正泰西門子17開關-中國18電容紅寶石/尼吉康
查看詳情 →
GC630伺服中走絲線切割機床
1.主要技術規格參數整機性能設備型號單位GC630機身主機尺寸(長/寬/高)mm2220*1720*2220設備總重量kg2850±50工作臺工作臺尺寸（寬×長）mm890*660液槽尺寸（寬×長）mm1000*750行程X軸行程mm500Y軸行程mm630Z軸行程mm250加工能力切割厚度（電動可調）mm300切割錐度/工件厚度±6°/80工作臺最大承重kg600±50加工精度定位精度X/Ymm≤0.015/300mm重復定位精度X/Ymm≤0.008/300mm多刀切割精度mm10mm的四方高40mm,±0.005表面粗糙度umRa≤0.8加工效率最大切割效率mm2∕min≥250常用切割效率mm2∕min≥150最大加工電流A≥8加工電源空載電壓V100消耗功率KW≤2.0走絲系統電極絲直徑mm?0.12- ?0.2絲筒走絲速度變頻調速緊絲方式雙向自動緊絲走絲速度m/s3-12工作槽過濾精度um＜10（可選配5微米）過濾方式高壓過濾方式工作液水基切割液環境和電電力380V±10%/50/60Hz/2kVA溫度溫度5-40℃/濕度40-80%氣壓kpa86-106kpa 2.主要零部件配置表機床序號名 稱說 明品牌/產地選配機身部分1床身樹脂砂鑄造中國2Ｘ/Ｙ軸絲杠精密滾珠絲杠NMC C2級或南工藝臺灣上銀或PMI3Ｘ/Ｙ軸導軌精密直線導軌PMI臺灣上銀或THK4注油泵電腦自動中國5導輪加厚寶石導輪益昌/協業6導絲嘴鉆石材料中國7換向開關-昌德8過濾系統高壓過濾方式中國電源部分9電源控制柜高性能控制電源中國10工業控制計算機無風扇雙核CPU(4線程)中國11工業顯示屏-戴爾12伺服電機-松 下13驅動器-松 下14變頻器-臺灣士林15接觸器-正泰西門子16繼電器-正泰西門子17開關-中國18電容紅寶石/尼吉康
查看詳情 →
非金屬環形砂線切割機床
機床的性能、主要用途和適用范圍FRY745 型金剛石砂線切割機，是本公司小型金剛石線切割機之一的非標型號機床。 本機床使用金剛石線做循環走絲運動，弩形線架結構使金剛石線運行平穩不抖絲， 高精度旋轉工作臺，并配有金剛石線彎曲度檢測裝置，保持恒張力切割。機床主體部件 均采用傳統鑄件，經人工時效處理，人工鏟刮修整，確保機床長期不變形。機械部分采 用半自動加油泵，拖板采用精密導軌，精密滾珠絲桿傳動，提高機床精度，主要部件采 用進口精密軸承。自主研發的金剛石線切割專用智能控制系統，PLC 觸摸屏操作，環保 外殼護罩。本機具有自動上絲、高速切割、切面表面質量像磨床效果、安全高效、操作 簡單等優點。本款 C 型金剛石線切割機主要用于脆性材料切片加工。本機床屬于物理加工方式，廣泛用于各類導電、半導電和不導電的脆性材料的切割 加工，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材 料、稀土材料、光學材料、 自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻 璃、翡翠玉石瑪瑙等等，只要硬度小于金剛石（莫氏硬度十）的脆性材料均在切割加工 范圍內。 機床的特點： 1. C 型設計本款金剛石線切割機優選采用 C 型懸臂式結構，人機接近性好，頂蓋和切割臺前面、 側面的門可以打開，可切割比切割工作臺稍大尺寸，克服了其他結構對毛坯材料尺寸限制等缺點。 2. 主體采用傳統鑄件機床的穩定性好，是機床精度的保障。床身與主體部件均采用傳統鑄件澆鑄，加厚 床身，經人工時效處理，人工鏟刮修整，確保機床的剛性和精度的長期穩定，穩定性高于鋼結構和鋁合金結構的機床。 3. 升級弩形線架線架升級為弩形線架結構，張力更大，使切割過程中不需用輔助緊絲措施，金剛石 線運行平穩不抖絲，始終保持恒張力狀態，提升加工質量。此結構使機床結構更緊湊， 金剛石線運行路線更短，提高了金剛石線的利用率，同時延長了金剛石線使用壽命。加長加大的絲筒，能容下更多金剛石線，延長了切割時長減少換線次數。4. 能耗低本機床有絲筒、X 軸、Y 軸、旋轉軸和水泵 5 個電機，總功率不足 2KW,消耗功率在1.5KW 以內，其他工具機床動則十幾 KW 的消耗。5. 切割速度快它比同類數控機床切割速度更快。（根據材料的硬脆度具體情況，切割速度可調整上限。）6. 更智能、易操作專門針對脆性材料設計的切割控制系統，更智能，使操作更簡單更易學。本機的控 制系統采用嵌入式控制系統，是標準的工業電腦，比傳統個人電腦更具備高可靠性，抗 干擾能力強，功能強大，能適應于惡劣的工業環境。控制系統程序由我公司自主開發， 集成了新的切割算法，在切割過程中 CPU 根據切割材料的形狀和實時位移實時計算進 給量，我們的切割參數只需設置切割效率（單位：平方毫米每小時）這一參數，在加工 過程中可隨時調整切割速度，控制系統會自動調整進給速度。加倍易學，比傳統的控制系統只能設置切割速度（單位：毫米每秒）更科學，更人性化。今科微切控制系統會根據市場進步不間斷升級，越來越智能，傻瓜式操作方法，不需要操作人員有一定數控操作基礎，只要能識字就能很快學會操作。7. 一體化設計機床電柜一體化設計，節省占地面積。8. 增加故障報警自診斷功能 這款 C 型金剛石線切割機控制系統附加的智能功能：故障報警自診斷功能，幫助客戶輕松解決使用過程中遇到問題。 9. 工作臺加裝頂蓋設計工作臺封閉設計，減少環境污染，保持場地清潔。在保證不影響上下裝夾材料的便 利性的前提下，解決切割液不外濺，使霧化的切削液在設備內循環利用，在有效節省切削液的同時，讓您的工作環境更干凈，更舒適。 技術參數機床參數單線金剛石線切割機，全自動金剛石線切割機，立式金剛石線切割 機床類型機，走絲金剛石線切割機，一體式金剛石線切割機，落地式金剛石線切割機，切片用金剛石線切割機，C 型金剛石線切割機，小型金剛石線切割機產品定位經濟型商用、家用、實驗室用機床型號FRY745工作臺行程 X×Y450×550mm 線架間距400mm切割線條數1張絲機構弩形張絲金剛石線直徑0.65~0.8mm切片厚度最小小于 2mm（直徑為 200mm 時）輔助功能緊絲裝置加工件重量范圍≤200kg走絲速度最大 30m/s張力波動50g切割方式豎切、橋架。外形尺寸長寬高 1400×1000×1800mm （約）公司持續更新中 消耗品電鍍金剛石線配件導線輪 易損件 易損件明細導輪軸承 其它參數 顯示屏中文顯示 PLC 觸摸顯示屏機床消耗總功率1.6kW產品重量1200kg電源電壓單相 AC220V壓縮空氣壓力0.7MPa油水分離器自動排水張力0.3Mpa~0.4Mpa環境參數工作溫度：12-30℃ , 工作濕度：20-60%
查看詳情 →
CNC精密自動車床C300-V
特征?電主軸驅動裝置有效地消除振動，提高表面光潔度?標配主軸冷卻裝置，消除熱變位影響?采用高剛性硬軌，吸收重切削負荷，確保穩定的加工精度?對絲桿施加預張力，抑制冷啟動時的熱變位?加工方案充實，可結合工件類型，靈活對應長軸類工件，夾盤類工件的加工需求機床參數C300-V回轉直徑260mmX·Z行程300×300mm主軸最高轉速6,000min-1夾盤尺寸6英寸最小設定單位0.1μm主軸電機5.5/7.5kW長×寬×高1,522×1,535×1,600mm機器重量1,900kg
查看詳情 →

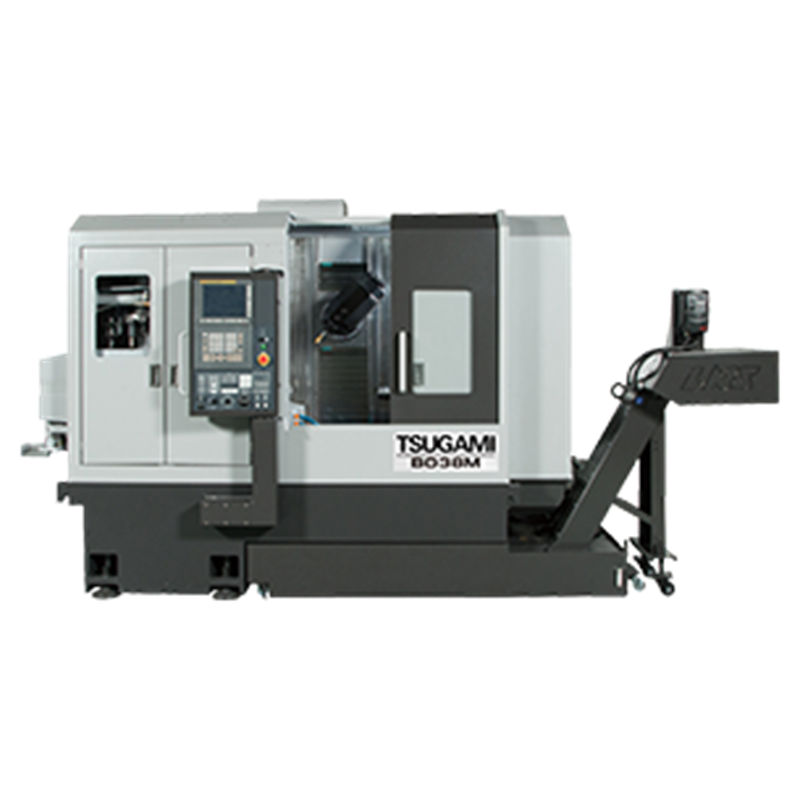

CNC精密自動車床 B038M
特征? 棒料批量加工高精復雜零件? 標配最高轉速20,000min-1的刀具主軸、實現高效加工 ? 利用刀具主軸和40支刀具的刀庫，對應多刀具的復合加工 ? 配備雙面拘束刀座（CAPTO C4），對應重切削機床參數B038M最大加工直徑φ38mm主軸轉速200～7,000min-1背軸轉速200～7,000min-1最大刀具數量52PCS主軸電機5.5/3.7kW背軸電機5.5/3.7kW長×寬×高2,930×2,000×2,160mm機器重量7,100kg
查看詳情 →
CNC精密自動車床 B038T
特征? 刀塔各面均可安裝多支刀具，用Y軸功能無需刀塔分度，快速換刀? 背面刀臺配Y軸，搭載動力頭，可進行Y軸復合加工，刀塔的正面復合加工，與背面刀臺的復合加工可同時進行? 3系統控制，可大幅度縮短加工節拍? TSUGAMI特有的高剛性雙主軸結構，可實現強力切削? 豐富的選配刀具，可應對各種復雜形狀的加工機床參數B038T最大加工直徑φ38mm主軸轉速200～5,000min-1背軸轉速200～7,000min-1最大刀具數量45pcs：8面刀塔快移速度X1，X2，X3，Y1，Y2，Y3，Z1，Z2，Z3軸：24m/min主軸電機7.5/11kW長×寬×高3,427×1,875×1,790mm機器重量6,200kg
