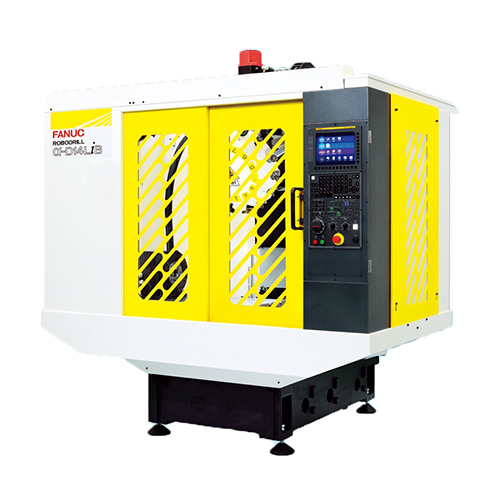

| robodrill α-D14LiB / robodrill α-D21LiB |
| 機械部標準規格 |
| 容量 | X軸方向移動量（工作臺左右） | 700mm |
| Y軸方向移動量（滑鞍前后） | 400mm |
| Z軸方向移動量（主軸頭上下） | 330mm |
| 從工作臺上部到主軸端面的距離 | 150-480mm(沒有指定高立柱時） |
| 工作臺 | 作業面的大?。╔軸方向xY軸方向） | 850x410mm |
| 工件容許重量 | 300kg（均一承重） |
| 作業面的形狀 | T槽 公稱14x間隔125mmx3個 |
| 主軸 | 轉速 | 100-10,000min-1 |
| 主軸端（公稱號） | 7/24錐度 No.30（帶有鼓風機） |
| 進給速度 | 快進速度 | 48m/min(XYZ軸） |
| 切削進給速度 | 1-30,000mm/min |
| 刀具更換裝置 | 刀具更換方式 | 轉塔式 |
| 刀具形式 | JIS B 6339-1998 BT30,MAS 403-1982 P30T-1(45度) |
| 刀具收放數 | 21刀位：機床為α-D21SiB/D21MiB/D21LiB時
14刀位：機床為α-D14SiB/D14MiB/D14LiB時 |
| 刀具最大直徑 | 80mm |
| 刀具最大長度 | 250mm (存在規格差異） |
| 刀具選擇方式 | 隨機就近 |
| 刀具最大重量 | 2kg/把（總重23kg)/3kg/把（總重33kg）：α-D21SiB/D21MiB/D21LiB時
2kg/把（總重15kg)/3kg/把（總重22kg）：α-D14SiB/D14MiB/D14LiB時 |
| 刀具更換時間（刀具至刀具） | 1.4秒：α-D21SiB/D21MiB/D21LiB
（2kg/個之情形）
1.6秒：α-D14SiB/D14MiB/D14LiB（2kg/個之情形） |
| 電動機 | 主軸電動機 | 11.0kw（1分額定）/3.7kw（連續額定） |
| 精度 | 軸雙向定位精確度 | 0.006-0.020mm |
| 軸雙向定位反復性 | <0.004mm |
| 聲壓水平 |
| 70dB以下 |
| 控制裝置 |
| FANUC Series 31i-B |
| 所需動力源 | 電源 | AC200V ~ AC220V +10 ~ -15%三相50/60Hz ±1Hz萬10kVA |
| 氣壓源 | 0.35~0.55MPα (建議使用0.5MPα)(但為計示力)0.15m3/min(大氣壓下流量) |
| 機床尺寸 | 機床高度 | 2,236±10mm(沒有指定高立柱時) |
| 占地面積 | 2,165 X 2,040mm |
| 機床重量 | 約2,100KG |
|
| Robodrill是BT30小型加工中心單在中國就有突破50,000臺服務于機械、汽車零部件、IT精密零件、精密模具、模型等各個行業，加工領域也根據客戶的要求不斷擴大。其與智能機器人融合的機床上下料系統，集高效生產、穩定運行、節約空間等優勢于一體，更是發那科強大系統集成實力的體現。 |
