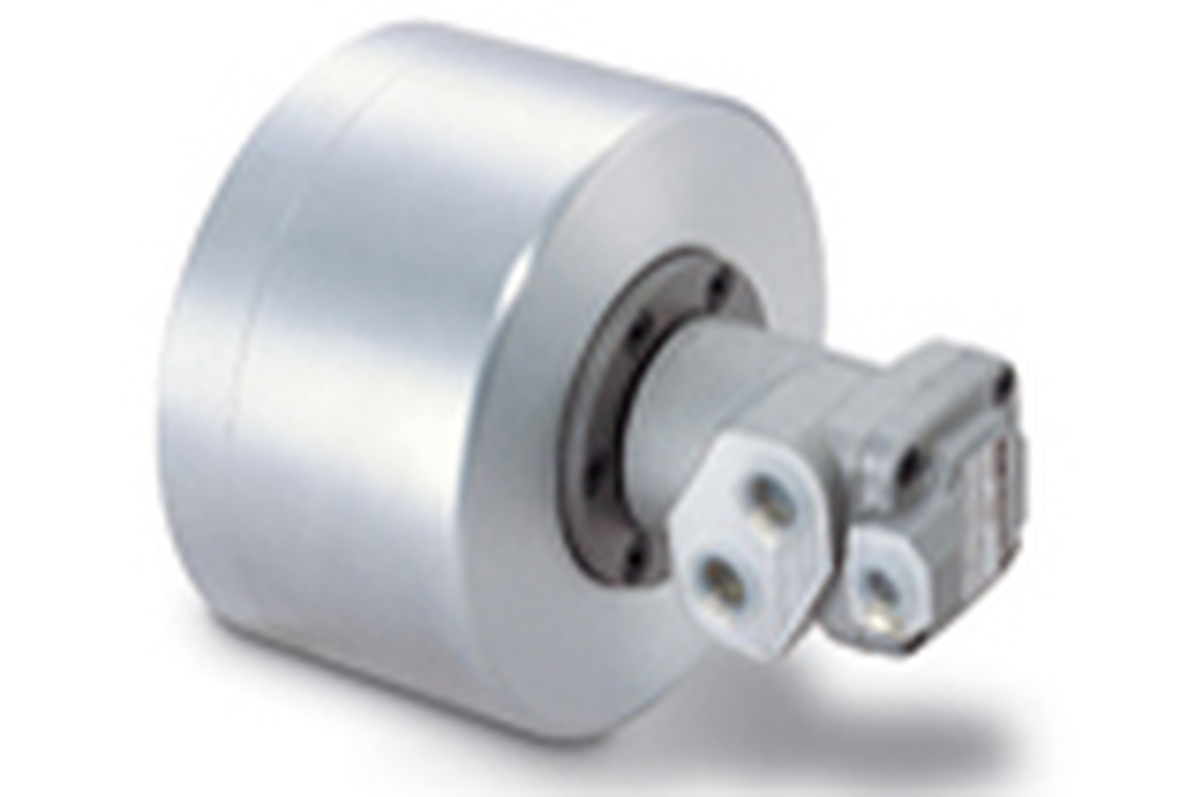

中實油壓回轉缸

小型化，重量輕：鋁合金的外型構造，重量比傳統回轉缸徑，形體結構小型化，在高速回轉時，可保持性能的穩定及減輕機械負擔。主要技術參數：型式/規格ABCDE(h7)FG(h8)HJKL08158015112906525–M16×2P30176L1020100201351008030–M20×2.5P35191L12251252516013011035–M24×3P44198L1530150301901301104531M30×3.5P45207L2035200352451451205537M36×4P60232 型式/規格LMNP maxP minQRTL08151027411945306-M8×1.25P×16L1642-PT3/8L10201028913445256-M10×1.5P×20L1792-PT3/8L122510296141502512-M12×1.75P×20L1862-PT3/8L1530102105150552512-M12×1.75P×24L1952-PT3/8L2035102130175703512-M16×2P×30L2202-PT1/2 型式/規格活塞行程mm最高回轉速rpm(minˉ1)GD2最大推力流量 l/minL08151560000.011500（14.7）0.8L10202055000.042700（26.5）0.8L12252555000.084200（41）0.8L15303040000.186200（60.7）0.8L20353540000.3811100（108.8）0.8 型式/規格最高使用壓力活塞面積凈重推力側拉力側L081535（3.4）48433.4L102040（3.9）75685L122540（3.9）1191106.8L153040（3.9）1731579.9L203540（3.9）31028619.1

相關產品

全國服務熱線

400-1678-456

立即咨詢

產品介紹

產品說明

研發、制造、銷售、服務相結合的工貿一體型企業

小型化，重量輕：鋁合金的外型構造，重量比傳統回轉缸徑，形體結構小型化，在高速回轉時，可保持性能的穩定及減輕機械負擔。

主要技術參數：

型式/規格	A	B	C	D	E(h7)	F	G(h8)	H	J	K
L0815	80	15	112	90	65	25	–	M16×2P	30	176
L1020	100	20	135	100	80	30	–	M20×2.5P	35	191
L1225	125	25	160	130	110	35	–	M24×3P	44	198
L1530	150	30	190	130	110	45	31	M30×3.5P	45	207
L2035	200	35	245	145	120	55	37	M36×4P	60	232

型式/規格	L	M	N	P max	P min	Q	R	T
L0815	102	74	119	45	30	6-M8×1.25P×16L	164	2-PT3/8
L1020	102	89	134	45	25	6-M10×1.5P×20L	179	2-PT3/8
L1225	102	96	141	50	25	12-M12×1.75P×20L	186	2-PT3/8
L1530	102	105	150	55	25	12-M12×1.75P×24L	195	2-PT3/8
L2035	102	130	175	70	35	12-M16×2P×30L	220	2-PT1/2

型式/規格	活塞行程mm	最高回轉速 rpm(minˉ1)	GD2	最大推力	流量 l/min
L0815	15	6000	0.01	1500（14.7）	0.8
L1020	20	5500	0.04	2700（26.5）	0.8
L1225	25	5500	0.08	4200（41）	0.8
L1530	30	4000	0.18	6200（60.7）	0.8
L2035	35	4000	0.38	11100（108.8）	0.8

型式/規格	最高使用壓力	活塞面積		凈重
型式/規格	最高使用壓力	推力側	拉力側	凈重
L0815	35（3.4）	48	43	3.4
L1020	40（3.9）	75	68	5
L1225	40（3.9）	119	110	6.8
L1530	40（3.9）	173	157	9.9
L2035	40（3.9）	310	286	19.1
