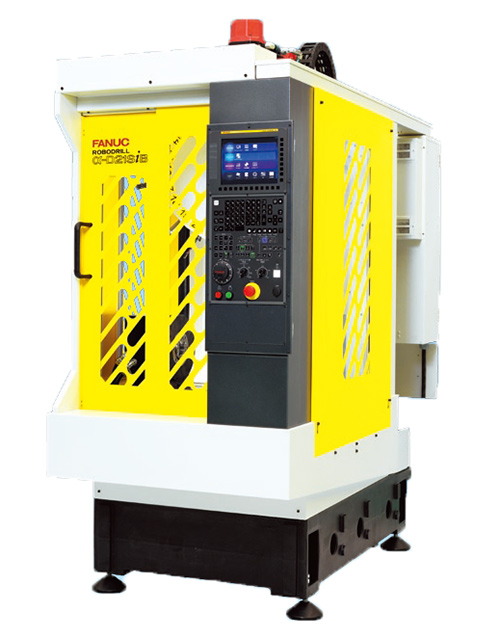

Robodrill α-DiB Series項 目robodrill α-D14SiB / robodrill α-D21SiB機械部標準規格容量X軸方向移動量（工作臺左右）300mmY軸方向移動量（滑鞍前后）300mm+100mmZ軸方向移動量（主軸頭上下）330mm從工作臺上部到主軸端面的距離150-480mm(沒有指定高立柱時）工作臺作業面的大?。╔軸方向xY軸方向）630x330mm工件容許重量200kg（均一承重）作業面的形狀T槽 公稱14 X 間隔125mm X 3個主軸轉速100-10,000min-1主軸端（公稱號）7/24錐度 No.30（帶有鼓風機）進給速度快進速度48m/min(XYZ軸）切削進給速度1-30,000mm/min刀具更換裝置刀具更換方式轉塔式刀具形式JIS B 6339-1998 BT30,MAS 403-1982 P30T-1(45度)刀具收放數21刀位：機床為α-D21SiB/D21MiB/D21LiB時14刀位：機床為α-D14SiB/D14MiB/D14LiB時刀具最大直徑80mm刀具最大長度200mm:α-D14SiB時190mm:(存在規格差異）:機床為α-D21SiB時刀具選擇方式隨機就近刀具最大重量2kg/個（總重23kg)/3kg/個（總重33kg）：α-D21SiB/D21MiB/D21LiB時2kg/個（總重15kg)/3kg/個（總重22kg）：α-D14SiB/D14MiB/D14LiB時刀具更換時間（切削至切削）1.4秒：α-D21SiB/D21MiB/D21LiB（2kg/個之情形）1.6秒：α-D14SiB/D14MiB/D14LiB（2kg/個之情形）電動機主軸電動機11.0kw（1分額定）/3.7kw（連續額定）精度 *1軸雙向定位精確度0.006-0.020mm軸雙向定位反復性<0.004mm聲壓水平70 db以下 *2控制裝置裝置名稱FANUC Series 31i-B同時制御軸數最大4軸設置條件 （注）設置本機床時，請遵守本公司規定的設置條件。*3 所需動力源電源200 Va.c.～220 Va.c. (+10 %～-15 %), 三相, 50 Hz/60 Hz±1 Hz, 10 kVA *4氣壓源0.35 MPa～0.55 MPa（建議使用0.5 MPa）（計示壓力)0.15 m3/min（大氣壓下流量）*5機床尺寸機床高度2,236±10mm(沒有指定高立柱時)占地面積995 X 2,220mm機床重量約2,150KG*1?精度為基于適用規格進行調整及測量后的出廠值。由于工作臺上的夾具、工件重量的影響，以及根據使用的條件和設置環境，有可能無法滿足本商品目錄中所記載的精度。*2?聲壓水平是按照本公司規定測量的數值。根據使用條件或設置環境，有可能無法滿足本商品目錄中所記載的聲壓水平。*3?根據用戶的使用條件和設置環境，為防止地震引起機器傾倒，某些情況下需要在地面上安裝用來固定機身的固定器。*4?冷卻劑中心貫穿規格的電容量追加+1 kVA，刀具錐度部清洗裝置追加+1 kVA，附加1軸最大追加+1.5 kVA。請使用10 mm2以上的電纜連接主電源。*5?使用冷卻劑中心貫穿規格時，氣壓源流量追加+0.05 m3/min。使用切屑用鼓風機時，在氣壓源流量追加+0.2 m3/min。附帶切削液擋板側面自動門時，需要0.4 MPa以上。
