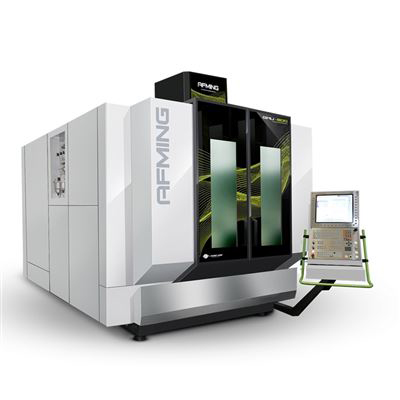

GMU-800高剛性五軸聯動加工中心

GMU-800高剛性五軸聯動加工中心技術規格名稱單位GMU-800GMU-800evoGMU-800avi系統（控制單元)SIEMENS-840DSIEMENS840D/HEIDENHAIN-iTNC640HEIDENHAIN-iTNC640X/Y/Z軸行程mm850/950/550850/950/550850/950/550A/C軸行程度±120/360±120/360±120/360主軸端面至工作臺距離(A軸位于0度位置時)mm180-730180-730180-730工作臺尺寸MmΦ800Φ800Φ800最大承重kg600800800主軸主軸(標配)主軸最高轉速/錐柄rpm15000HSK-A6320000HSK-A6312000HSK-A63主軸功率(S1/S6-40%)KW18/2229/3615.5/21.7扭矩(S1/S6-40%)N.m57/7069.9/87.585/119進給系統X/Y/Z軸快速位移m/min40/40/40-32/32/3240/40/40-32/32/3220/20/20最大切削進給率m/min202010A/C軸快進速度rpm20/3020/3020/30定位精度/重復定位精度(GB17421.22000)X/Ymm0.008/0.0060.007/0.0040.007/0.004Zmm0.007/0.0050.006/0.0040.006/0.004A/CARCSEC12/610/510/5自動換刀系統刀具數Pcs26T/32T/48T26T/32T/48T26T/32T/48T換刀時間(刀-刀)sec12s12s12s刀具最大長度mm300300300刀具最大直徑/相鄰無刀mmΦ80/Φ120Φ80/Φ120Φ80/Φ120刀具最大重量kg888機床尺寸機床總高mm350035003500占地面積（長X寬)mm24800×39004800×39004800×3900機床凈重kg170001700017000電力需求kw607060

相關產品

全國服務熱線

400-1678-456

立即咨詢

產品介紹

產品說明

研發、制造、銷售、服務相結合的工貿一體型企業

1 (1).jpg

GMU-800高剛性五軸聯動加工中心技術規格

名稱	單位	GMU-800	GMU-800evo	GMU-800avi
系統（控制單元)		SIEMENS-840D	SIEMENS840D/HEIDENHAIN-iTNC640	HEIDENHAIN-iTNC640
X/Y/Z軸行程	mm	850/950/550	850/950/550	850/950/550
A/C軸行程	度	±120/360	±120/360	±120/360
主軸端面至工作臺距離 (A軸位于0度位置時)	mm	180-730	180-730	180-730
工作臺尺寸	Mm	Φ800	Φ800	Φ800
最大承重	kg	600	800	800
主軸
主軸(標配)
主軸最高轉速/錐柄	rpm	15000HSK-A63	20000HSK-A63	12000HSK-A63
主軸功率(S1/S6-40%)	KW	18/22	29/36	15.5/21.7
扭矩(S1/S6-40%)	N.m	57/70	69.9/87.5	85/119
進給系統
X/Y/Z軸快速位移	m/min	40/40/40-32/32/32	40/40/40-32/32/32	20/20/20
最大切削進給率	m/min	20	20	10
A/C軸快進速度	rpm	20/30	20/30	20/30
定位精度/重復定位精度(GB17421.22000)
X/Y	mm	0.008/0.006	0.007/0.004	0.007/0.004
Z	mm	0.007/0.005	0.006/0.004	0.006/0.004
A/C	ARCSEC	12/6	10/5	10/5
自動換刀系統
刀具數	Pcs	26T/32T/48T	26T/32T/48T	26T/32T/48T
換刀時間(刀-刀)	sec	12s	12s	12s
刀具最大長度	mm	300	300	300
刀具最大直徑/相鄰無刀	mm	Φ80/Φ120	Φ80/Φ120	Φ80/Φ120
刀具最大重量	kg	8	8	8
機床尺寸

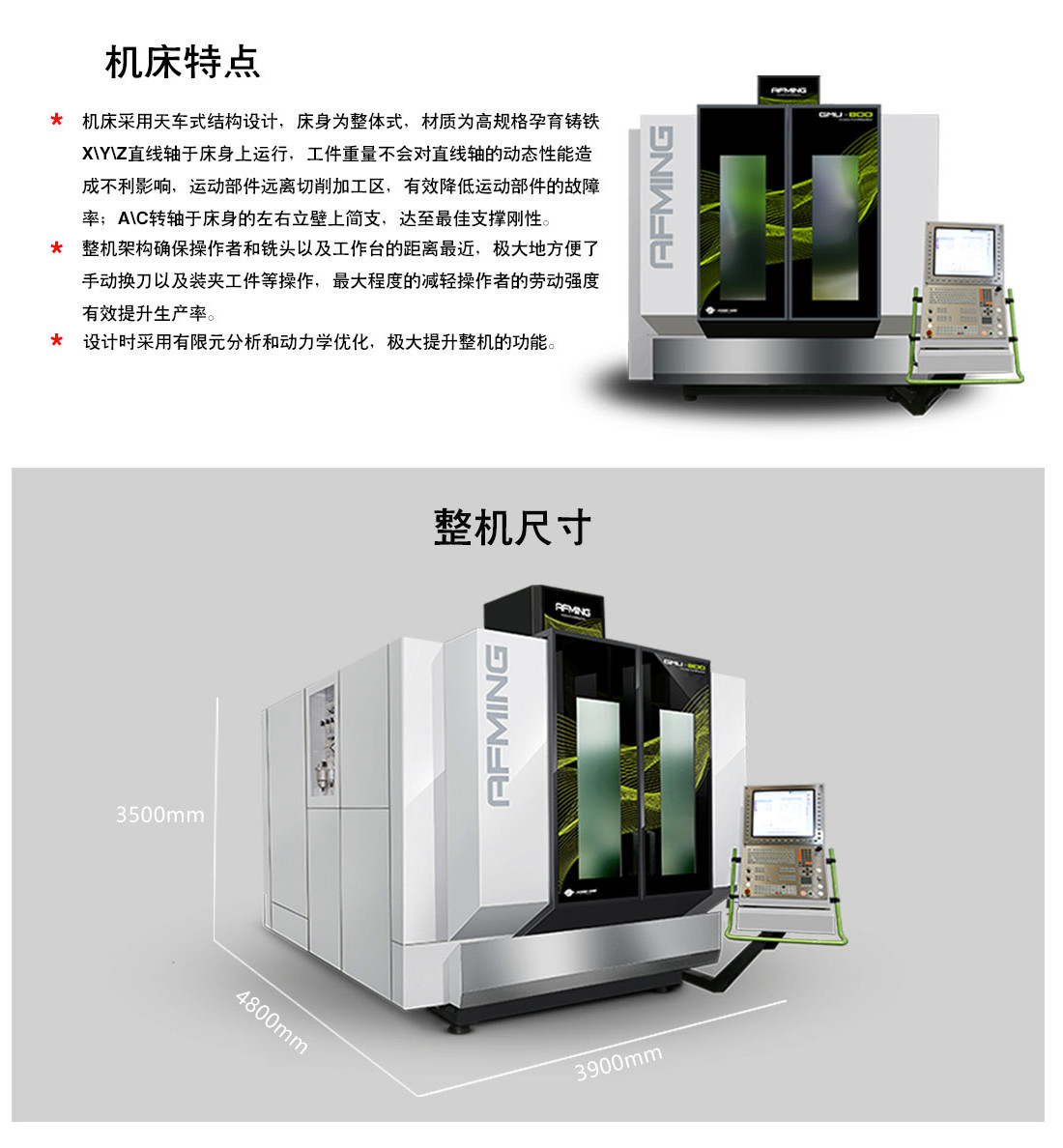

機床總高	mm	3500	3500	3500
占地面積（長X寬)	mm2	4800×3900	4800×3900	4800×3900
機床凈重	kg	17000	17000	17000
電力需求	kw	60	70	60
