整機：采用固定式工作臺、

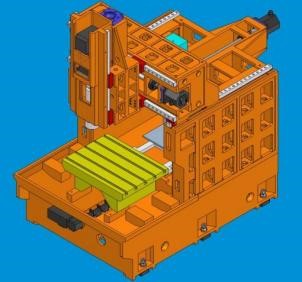

XYZ 三個直線軸均為主軸移動的高架橋式全動柱結構，如上圖所受；工作臺和工件在加工時保持靜止，并且刀庫與運動部件分離，使整個三軸導軌、滾珠絲杠和電機均遠離切削區，各軸負載比較勻，有很好的精度保持性和動態控制性能；主軸伺服電機為大功率交流伺 服電機，可進行重負荷切削；該機床廣泛應用于黑色及有色金屬、復合材 料等各類通用機械、汽車摩托車部件、注塑模具、鑄造鋼模、陶瓷材料、
石英材料、 水晶材料、 石墨材料、通信產品加工。
底座部件： 底座與兩側立柱整體鑄造結構設計，整機具有足夠的 強度、剛性和穩定性，設計理念先進新穎、合理，維修工藝性好。機床經 有限元分析及性能試驗驗證，其動態性能好、運動精度控制準確、加工精
度穩定且保持性好。
進給機構：三向進給單元采用臺灣上銀（HIWIN）或銀泰（PMI）公 司產品 C3 級精密雙螺母滾珠絲杠，在兩端施加預緊，可消除熱伸長造成的 精度損失；數字式進給伺服電機通過高扭轉剛度的進口聯軸器與滾珠絲杠直
結，縮短傳動鏈，提高位置精度。
導軌副：X 軸、Y 軸、Z 軸三向均采用臺灣上銀（HIWIN）或銀泰（PMI） 公司精密級線性滾柱式高剛度導軌支撐，控制性能優越、運動平穩、精度高，
組合成符合數控技術發展的高剛性、高穩定性機械導向系統。
主軸部件：高性能的臺灣進口整體直連主軸部件，響應快、控制性能 優越，其平衡等級達到 G1.6 級，在保證 12000rpm 高速運轉穩定性的同時， 溫升可以保持不大于 25 °C。主軸部件與主軸伺服電機直結，沒有同步帶的 噪聲和使用壽命影響。軸承采用日本 NSK 的主軸專用陶瓷鋼球、NBU15 進
口潤滑脂潤滑，可使主軸軸承得到恒定和可靠的潤滑，既環保，又免維護，刀庫：配置的伺服刀庫刀具數量可以依照工藝要求選擇性配置，保證零 件在一次裝夾下自動完成銑、鉆、擴、鏜、鉸、攻絲等多種工序的加工，提 供 12 把/16 把/24 把等容量選擇。刀庫固定在底座后部，不隨運動部件移動，
無刀庫及刀具重量對運動控制的影響。
橫梁部件：橫梁、滑鞍、主軸箱等大件均采用優質樹脂砂造型、高強 度優質鑄鐵鑄造、箱形或蜂窩狀結構，并布置有足夠加強筋板，多次時效處
理，從而使機床得到高剛性和長久穩定的精度。
控制系統：該機床采用 FANUC 0iMF 全新系列的數控系統，是 FANUC 公司的全數字式伺服控制系統，功能強大且可靠，具有較大的市場占 有率，操作維修方便，具有 RS232 和 CF 卡增容接口、LCD 液晶顯示屏， 方便編程、傳輸、存儲、顯示和通訊； 具有坐標聯動、誤差補償、刀 具管理、程序預讀、 自動報警等功能 。主要電氣元器件采用進口知名 品牌的產品配套，確保整個控制系統的穩定性 。根據用戶工廠工作環 境情況，機床的電控柜設置工業空調，保證電控元件的可靠工作環境。 電氣系統全面貫徹 GB5226 國家強制性標準，保證良好的人機環境 。機
床的多項安全保護與互鎖措施，確保人機安全。
工藝特色措施：機床的主要基礎零部件均有本公司制造完成，其加工精度 和工藝流程完全按照金城工業公司的定制數據完成。裝配工藝嚴格按照流程組 裝、檢查、檢測， 確保產品質量的穩定性和一致性； 一機一卡終身質量跟蹤。 整機100%均由鐳射檢測校驗。特色的整機防護結構，使得切削區的油霧、粉 塵與運動部件隔離，增加油霧煙塵收集裝置后可以集中處理由此而產生的污染。
二、 VLTF40陶瓷復材加工中心主要技術參數
名 稱 | 單位 | 參 數 | 備 注 |
加 工 范 圍 | 三軸行程（X/Y/Z） | mm | 500/400/450 |
|
主軸端面至工作臺面距離 | mm | 120~570 |
|
主軸中心至滑枕導軌面距離 | mm | 580 |
|
工 作 臺 | 工作臺尺寸（寬 x 長） | mm | 400× 800 |
|
工作臺 T 型槽 | mm | 3- 18H8 |
|
最大承載 | kg | 500 |
|
主 軸 | 主軸轉速 | rpm | 12000 |
|
主軸錐孔(刀柄） |
| ISO40 (BT40) |
|
主軸電機 | kw | 5.5/7.5 |
|
速 度 | 快速移動速度（X/Y/Z） | m/min | 36/36/30 |
|
切削進給速度 | mm/min | 1~ 10000 |
|
刀 庫 | 刀庫容量（圓盤式） | 把 | 16 |
|
最大刀具直徑/長度/重量 |
|  70／210mm/8kg
|
|
刀具選刀方式 |
| 任意選刀 |
|
刀具交換時間（刀-刀） | S | 1.8 |
|
機床 精度 | 定位精度（X/Y/Z） | mm | 0.008 |
|
重復定位精度（X/Y/Z） | mm | 0.005 |
|
其 它 | 最大鉆孔直徑（45 鋼） | mm | 20 |
|
最大攻絲直徑（45 鋼） | mm | M16 |
|
銑削能力（45 鋼） | cm。/min | 200 |
|
氣源流量 / 氣壓 |
| 500L/min 6~8bar |
|
電源容量 | kVA | 25 |
|
切削液槽容積 | L | 320 |
|
機床外觀尺寸（長×寬×高） | mm | 4050×3430×3250 |
|
機床重量 | kg | 11000 |
|
三、VLTF40陶瓷復材加工中心主要配套件
機械部分
序號 | 名稱 | 規格 | 制造廠商 | 備注 |
1 | 主要大件 | 樹脂砂鑄件 | 本公司制造 |
|
2 | 主軸部件 | BT40/12000 | 臺灣 | 直連 |
3 | XYZ 滾珠絲杠 | 雙螺母 | HIWIN/PMI | 訂制 |
4 | 滾珠絲杠軸承 |
| 日本 | NSK/NACHI |
5 | 刀庫 | BT4016 | 臺灣 |
|
6 | 主軸恒溫油冷卻系統 |
| 三河同飛 |
|
7 | 集中潤滑系統 | 定時定量 | 佛山河谷 | 中日合資 |
8 | 煙霧收集裝置 | CRD-1500 | 昆山漢諾威 |
|
9 | 氣動元件 |
| 臺灣亞德克 |
|
10 | 液壓系統 |
| 專業廠家定制 |
|
11 | 自動排屑裝置 |
| 專業廠家定制 |
|
12 | 導軌防護罩殼 |
| 專業廠家協作 |
|
13 | 外鈑金防護罩殼 |
| 專業廠家協作 |
|
電氣部分
序號 | 名稱 | 規格 | 制造廠商 | 備注 |
1 | 數控系統 | 0iMF | FANUC | 10.4LCD |
2 | 進給伺服電機及驅動裝置 | βi 系列 | FANUC |
|
3 | 主軸伺服電機及驅動裝置 | βi 系列 | FANUC |
|
4 | 無擋塊回零指示牌 | 定制 | 寶利數控 |
|
5 | 接觸器 | AC110V | 施耐德 |
|
6 | 繼電器 | DC24V | 和泉 |
|
7 | 自動開關/斷路器 |
| 施耐德 |
|
8 | 變壓器 |
| 專業配套公司 |
|
9 | 熱交換器 |
| 三河同飛 |
|
10 | 機床操作面板 | 定制 | 寶利數控 |
|
四、VLTF40陶瓷復材加工中心隨機附件
機床隨機附件清單
序號 | 名稱 | 規格 | 制造廠商 | 備注 |
1 | 機床地腳螺栓及墊鐵 | 1 套 |
|
|
2 | 數控刀柄及拉釘 | BT40 |
| 1 件 |
3 | 內六角扳手 | 1 套 |
| 5 件套 |
4 | 螺絲刀 +字和 –字 | 1 套 |
| 各一件 |
機床隨機文件清單
序號 | 名稱 | 規格 | 制造廠商 | 備注 |
1 | 裝箱單 |
|
| 1 套 |
2 | 機床合格證明書 |
|
| 1 套 |
3 | 機床機械使用說明書 |
|
| 2 套 |
4 | 機床電氣使用說明書 |
|
| 2 套 含電氣原理圖 1 套 |
5 | CNC 系統合格證/保證書 |
|
| 1 套 |
6 | 系統出廠參數表 |
|
| 1 套 |
7 | CNC 系統資料 | 操作編程 |
| 2 份其中 1 份為光盤 |
